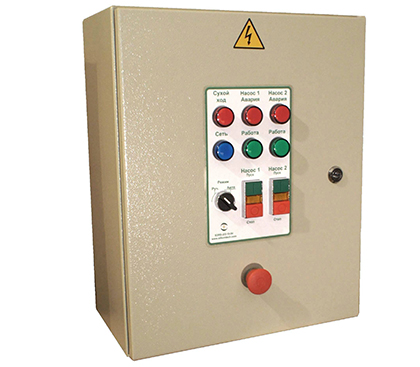

Шкафы управления с прямым пуском (серия S1RB, S3RB)
Нет в наличии
Артикул:
Как правило, релейные шкафы управления применяются для управления приводами небольшой единичной мощности (до 15 кВт) в тех случаях, когда нет необходимости жестко поддерживать параметры системы, такие, как давление, расход, температура теплоносителя. Шкафы могут применяться как для управления одиночными насосами/вентиляторами, так и группами насосов/вентиляторов, в том числе с реализацией каскадного режима управления.
ОписаниеМоделиДокументация
Типичные области применения:
- Канализационные станции;
- Системы наполнения водонапорных башен, хозяйственно-пожарных водоемов и т.п.;
- Системы водоснабжения с мембранными баками-накопителями;
- Системы отопления;
- Системы пожаротушения.
Базовые функции релейных шкафов управления:
- Автоматический запуск насосов или вентиляторов (рабочих и резервных) по дискретным сигналам датчиков обратной связи (реле давления, пожарный датчик и т.п.);
- Запуск/останов насосов и вентиляторов в ручном режиме кнопками на дверце шкафа;
- Отображение статуса работы насосов и вентиляторов с отражением режимов работы и сообщений об ошибках на дверце шкафа;
- Защита электродвигателей насосов и вентиляторов по перегрузке;
- Защита электродвигателей насосов по сухому ходу;
- Запрет пуска насосов при отсутствии давления в системе (для систем, работающих под избыточным давлением);
- Автоматическое чередование работы насосов/вентиляторов для равномерной наработки ;
- Автоматический запуск резервных насосов/вентиляторов при выходе из строя рабочих;
Дополнительные опции
- GSM-модуль для информирования и управления посредством мобильной связи (обычно применяется для удаленных объектов или в случае обслуживания персоналом распределенных систем);
- Встроенный автоматический ввод резервного питания;
- Уличное исполнение шкафа (предусматривает повышенную степень защиты от пыли и влаги, теплоизолированное исполнение оболочки шкафа и автоматический подогрев);
Релейные шкафы управления для одного насоса/вентилятора
| Базовая марка шкафа | Ток двигателя, А | Мощность двигателя, кВт |
| S3RB-1/1-2.5-54 | 2.5 | 0.75 |
| S3RB-1/1-4-54 | 4 | 1.5 |
| S3RB-1/1-5-54 | 5 | 2.2 |
| S3RB-1/1-8.5-54 | 8.5 | 4 |
| S3RB-1/1-13-54 | 13 | 5.5 |
| S3RB-1/1-16-54 | 16 | 7.5 |
| S3RB-1/1-25-54 | 25 | 11 |
| S3RB-1/1-32-54 | 32 | 15 |
| S3RB-1/1-36-54 | 36 | 18 |
| S3RB-1/1-45-54 | 45 | 22 |
| S3RB-1/1-60-54 | 60 | 30 |
Релейные шкафы управления для двух насосов/вентиляторов
| Базовая марка шкафа | Ток двигателя, А | Мощность двигателя, кВт |
| S3RB-2/2-5-54 | 2.5 | 0.75 |
| S3RB-2/2-8-54 | 4 | 1.5 |
| S3RB-2/2-10-54 | 5 | 2.2 |
| S3RB-2/2-17-54 | 8.5 | 4 |
| S3RB-2/2-26-54 | 13 | 5.5 |
| S3RB-2/2-32-54 | 16 | 7.5 |
| S3RB-2/2-50-54 | 25 | 11 |
| S3RB-2/2-65-54 | 32 | 15 |
| S3RB-2/2-72-54 | 36 | 18 |
| S3RB-2/2-90-54 | 45 | 22 |
| S3RB-2/2-120-54 | 60 | 30 |
Релейные шкафы управления для трех насосов/вентиляторов
| Базовая марка шкафа | Ток двигателя, А | Мощность двигателя, кВт |
| S3RB-3/3-7.5-54 | 2.5 | 0.75 |
| S3RB-3/3-12-54 | 4 | 1.5 |
| S3RB-3/3-15-54 | 5 | 2.2 |
| S3RB-3/3-26-54 | 8.5 | 4 |
| S3RB-3/3-40-54 | 13 | 5.5 |
| S3RB-3/3-50-54 | 16 | 7.5 |
| S3RB-3/3-75-54 | 25 | 11 |
| S3RB-3/3-100-54 | 32 | 15 |
| S3RB-3/3-110-54 | 36 | 18 |
| S3RB-3/3-135-54 | 45 | 22 |
| S3RB-3/3-180-54 | 60 | 30 |
- Опросный лист на шкаф управления циркуляционными насосами
- Опросный лист на шкаф управления повысительными насосами
- Опросный лист на шкаф управления скважинными насосами
- Опросный лист на шкаф управления дренажными/канализационными насосами
Пожалуйста, сохраните необходимый опросный лист на своем компьютере, заполните форму с использованием Adobe Acrobat и пришлите нам по электронной почте.
